公路 POV 模板元素自动化生成工具

高速公路 POV 模板元素自动化生成工具V1.0已基本开发完毕，目前支持的元素如下：

1. 直行方向/出口编号
2. 中文文本/中英双语文本
3. 国道/省道/县道/乡道编号标志
4. 城市道路/旅游区标志
5. 国家高速/省级高速编号标志
6. 地点距离预告标志
7. 服务区预告标志

快速开始

• 安装 pip 依赖:

  pip install -r requirements.txt


• 安装用于模板元素生成的必要字体(Windows):

  ./install_fonts.bat


使用

• 出口预告/直行标志

python ./main/main.py -d filepath

• 服务区预告标志

python ./main/sa_pa.py -d filepath

• 地点距离预告标志

python ./main/distance.py -d filepath

组件介绍

• 组件结构

字段	类型	含义
type	int	组件类型
info	dictionary	组件详细信息

• 支持组件及对应的type和info结构

组件类型	type	info
单语言纯文本	0	text：字符串，文本内容，使用A型交通标志字体
国道	1	name：字符串，道路编号，如G101
省道	2	name：字符串，道路编号，如S101
县道、乡道	3	name：字符串，道路编号，如X101、Y101
国家高速	4	main_name：字符串，主线编号；sub_name: 字符串。支线编号；如G4501，则main_name="G45"，sub_name="01"；sub_name可为空
省级高速	5	main_name：字符串，主线编号；sub_name: 字符串。支线编号；prov：字符串，省份简称，如“吉高速”，则prov="吉"；如S9955，则main_name="S99"，sub_name="55"；sub_name可为空
街道	6	name：字符串，道路名称
旅游区	7	name：字符串，旅游区名称
中英双语纯文本	8	text：字符串，中文文本内容，使用A型交通标志字体；en：字符串，英文文本内容，使用B型交通标志字体

组件示例

• 单语言纯文本

  {
      "type": 0,
      "info": {
          "text": "四平北"
      }
  }




• 国道

  {
      "type": 1,
      "info": {
          "name": "G202"
      }
  }




• 省道

  {
      "type": 2,
      "info": {
          "name": "S023"
      }
  }




• 县道/乡道

  {
      "type": 3,
      "info": {
          "name": "X021"
      }
  }




• 国家高速

  {
      "type": 4,
      "info": {
          "main_name": "G11",
          "sub_name": "12"
      }
  }




• 省级高速

  {
      "type": 5,
      "info": {
          "main_name": "S1",
          "prov": "吉"
      }
  }




• 街道

  {
      "type": 6,
      "info": {
          "name": "三岔河大街"
      }
  }




• 旅游区

  {
      "type": 7,
      "info": {
          "name": "长白山景区"
      }
  }




• 中英双语文本

  {
      "type": 8,
      "info": {
          "text": "天津中心城区",
          "en": "Central Urban Of Tianjin"
      }
  }




出口预告

• 直行、出口JSON文件顶层结构

字段	类型	含义	备注
type	int	指示牌类型	0：直行；1：右出口
exit	dictionary	出口信息	仅对出口类型生效
lines	array	指引信息列表	二维数组，Line[x][y]表示第x行第y个指引信息组件

• exit结构

字段	类型	含义	备注
seq	string	出口编号（数值部分）	以输入为准，不截断低三位
sub	string	出口编号（字母部分）

{

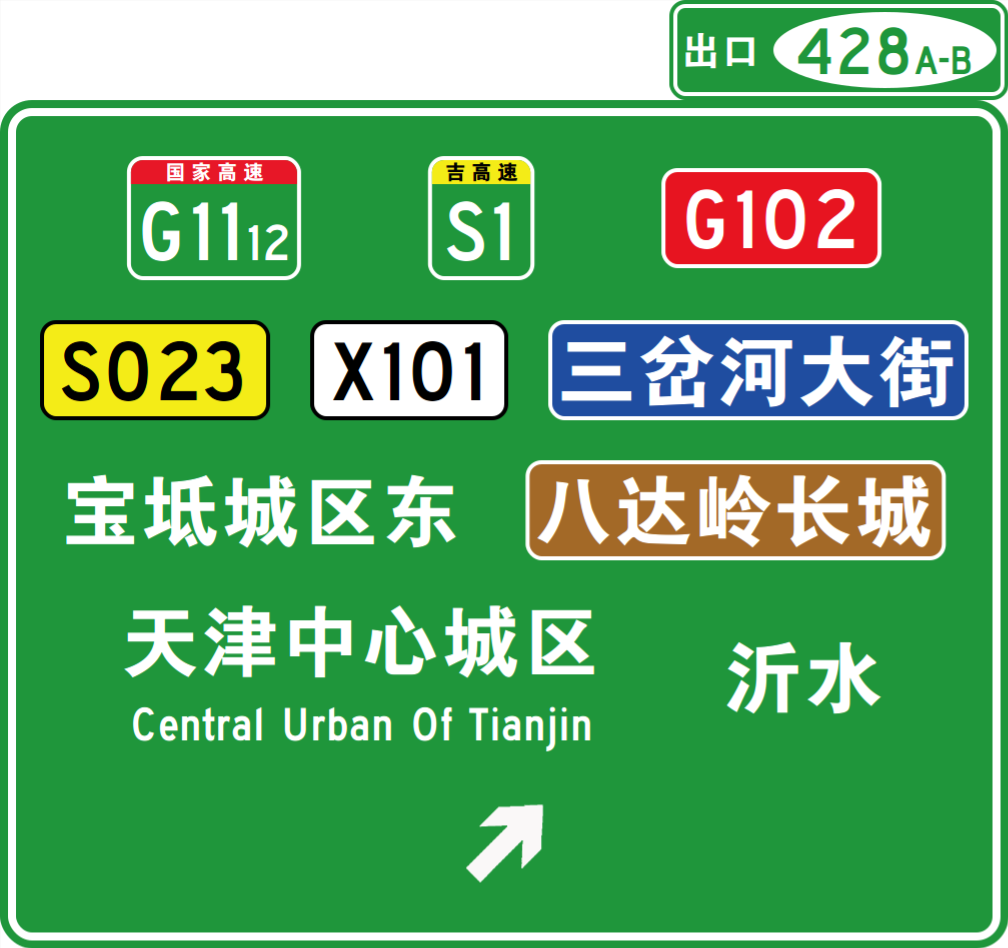

    "type": 1,
    "exit": {
        "seq": "428",
        "sub": "A-B"
    },
    "lines": [
        [
            {
                "type": 4,
                "info": {
                    "main_name": "G11",
                    "sub_name": "12"
                }
            },
            {
                "type": 5,
                "info": {
                    "main_name": "S1",
                    "prov": "吉"
                }
            },
            {
                "type": 1,
                "info": {
                    "name": "G102"
                }
            }
        ],
        [
            {
                "type": 2,
                "info": {
                    "name": "S023"
                }
            },
            {
                "type": 3,
                "info": {
                    "name": "X101"
                }
            },
            {
                "type": 6,
                "info": {
                    "name": "三岔河大街"
                }
            }
        ],
        [
            {
                "type": 0,
                "info": {
                    "text": "宝坻城区东"
                }
            },
            {
                "type": 7,
                "info": {
                    "name": "八达岭长城"
                }
            }
        ],
        [
            {
                "type": 8,
                "info": {
                    "text": "天津中心城区",
                    "en": "Central Urban Of Tianjin"
                }
            },
            {
                "type": 0,
                "info": {
                    "text": "沂水"
                }
            }
        ]
    ]
}

服务区预告

• JSON结构

字段	类型	含义	备注
icons	array	服务区功能类型	见下表
name	组件	服务区名称	组件类型仅支持0（纯文本）、8（中英双语文本）

• 图标类型

图标类型	图标
1
2
3
4
5
6

{
    "icons": [1, 2, 3, 4],
    "name": {
        "type": 8,
        "info": {
            "text": "蚌埠",
            "en": "Bengbu"
        }
    }
}

地点距离预告

• 地点距离预告JSON文件顶层结构 数组：元素为组件结构，并附加distance字段

[
    {
        "type": 4,
        "info": {
            "main_name": "G11",
            "sub_name": "12"
        },
        "distance": "12"
    },
    {
        "type": 0,
        "info": {
            "text": "深圳"
        },
        "distance": "98"
    },
    {
        "type": 1,
        "info": {
            "name": "G102"
        },
        "distance": "197"
    }
]
